Группой компаний "Умный Склад" запущен «умный» шлагбаум в одном из московских дворов.
Одной из главных проблем москвичей, проживающих в многоквартирных домах, является желание защитить свой двор от парковки «транзитных» автомобилей. Особенно остро проблема стоит во дворах домов, которые находятся рядом с метро.
Жителям или ТСЖ приходится ставить шлагбаумы, которые управляются кнопками с пультов охранников, либо активируются карточками водителей через считыватели карточек, установленные непосредственно у самой стойки шлагбаума. Однако у таких способов управления шлагбаумами есть серьезные недостатки. Зачастую охранники в подъездах или консьержи не работают в круглосуточном режиме, и в ночное время шлагбаум остается без оперативного управления. Бывает, что управление шлагбаумом не входит в должностные инструкции консьержей. Если речь идет о нескольких больших многоквартирных домах, во дворе которого паркуются несколько сотен автомобилей жителей, то охранникам приходится тратить много времени, чтобы удостовериться «свой» автомобиль заезжает или «чужой». Поставить стойки со считывателями карточек тоже не всегда возможно из-за отсутствия свободной для этого площади. Группой компаний "Умный Склад" было разработано новое решение – "Умный Шлагбаум" на базе RFID-технологии. Это решение, которое не только лишено всех указанных недостатков, но и обладает еще и массой интересных качеств. Основа решения – UHF RFID-технология идентификации автомобилей. Все автомобили маркируются специальными RFID-метками, которые наклеиваются на лобовое стекло или за пластиковый бампер автомобиля. Шлагбаум оснащается считывателем и антеннами, которые идентифицируют подъезжающий автомобиль на расстоянии несколько метров, поэтому водителю не нужно выходить из машины и даже открывать окно , как если бы он это делал в случае использования карточек. Также как и не нужно сигналить охраннику, нарушая спокойствие жителей. В стойку шлагбаума монтируется RFID считыватель Motorola FX7400 или Alien 9680), антенны считывателя выведены наружу и смонтированы на специальной штанге. Поскольку шлагбаум управляет двунаправленным въездов-выездом, то применяются две антенны. Вместе с антеннами смонтированы и светофоры для регулировки движения при одновременном подъезде автомобилей с обоих сторон. Управление светофором и шлагбаумом производится через цифровые выходы самого считывателя, что снимает необходимость использования дополнительных контроллеров.
Важное достоинство нашей системы в том, что RFID метку, которой маркируется автомобиль невозможно клонировать. Специалисты нашей компании разработали специальный механизм защиты от копирования меток или попыток воспользоваться скопированной метке при въезде. Таким образом, возможность несанкционированного въезда на охраняемый двор посредством использования "левых" RFID меток абсолютно исключена.
Управление всей системой осуществляется специальным программным обеспечением IQ RFID Сервер, разрабатываемой Группой компаний "Умный Склад" для задач управления стационарными RFID считывателями. Программный комплекс IQ RFID Сервер в рамках этого проекта был специально доработан для задачи управления шлагбаумом. Благодаря модульной архитектуре сервера стала возможным быстрая и качественная реализация глобального модуля «шлагбаум», добавление справочников «Модели транспортных средств» и «Транспортные средства» . Заносимые в справочник «Транспортные средства» привязываются дополнительно к конкретным жителям. ФИО жителей заносятся в уже имеющийся справочник «Сотрудники», который ранее был создан в рамках работы на предшествующем проекте СКУД системы предприятия. Чтобы исключить ручную запись въезжающих автомобилей ведется электронный журнал, в котором всегда можно найти факт или отобрать все факты въезда или выезда интересующего нас автомобиля по его госномеру или владельцу.
IQ RFID Сервер устанавливается на рабочий компьютер, который находится в помещении охранника. Связь со считывателем организована через стандартный провод "витая пара".

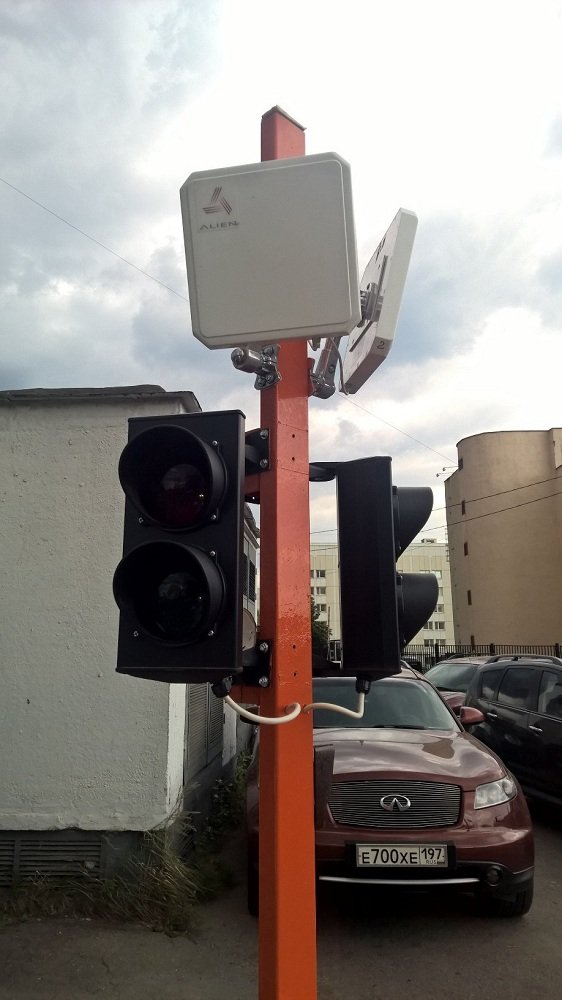

Группа компаний "Умный Склад" осуществила весь комплекс пуско-наладочных работ – монтаж считывателя, антенн, датчиков и светофоров. Количество промаркированных автомобилей - более 500.
Вы можете ознакомиться с видеосъемкой работы "Умный Шлагбаум" и просмотреть несколько фото:
