Компания ООО «Умный склад» успешно выполнила пилотный проект по оборудованию RFID системой контроля входа-выхода 3-х детских садов в г. Королёв
В результате проекта, достигнута главная цель Заказчика - контроль нахождения детей на территории детского сада, благодаря тому, что RFID-система контроля автоматически регистрирует приход-уход детей и их родителей (либо это могут быть доверенные лица, которым разрешен доступ в настройках системы) из Детского сада.

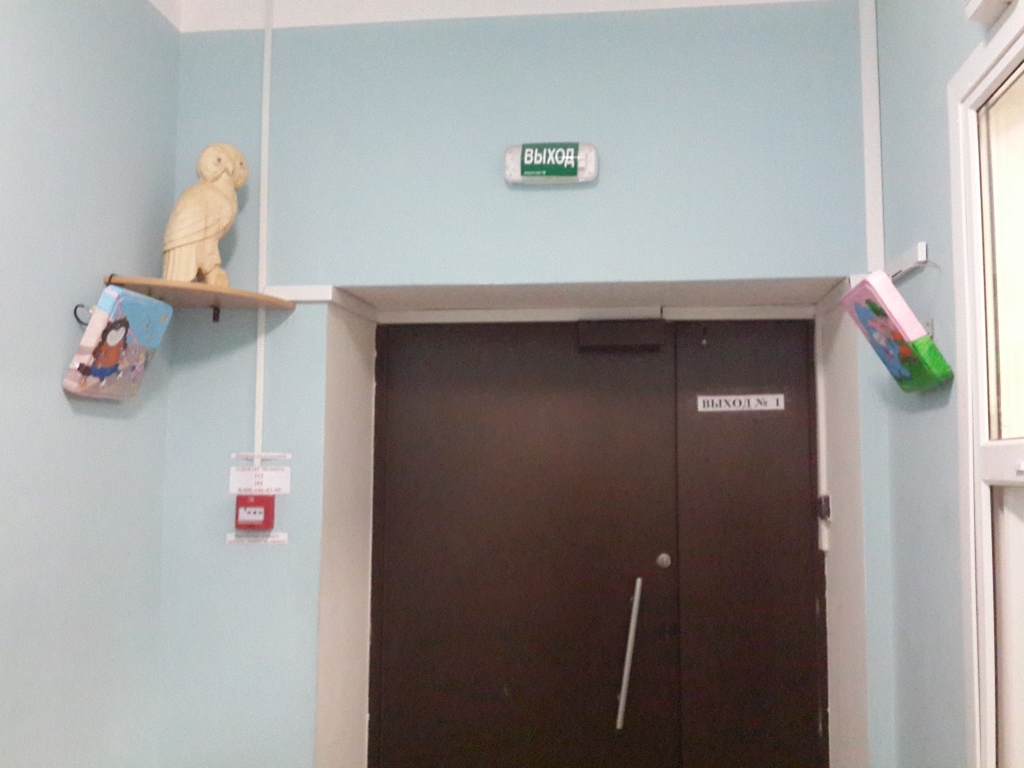

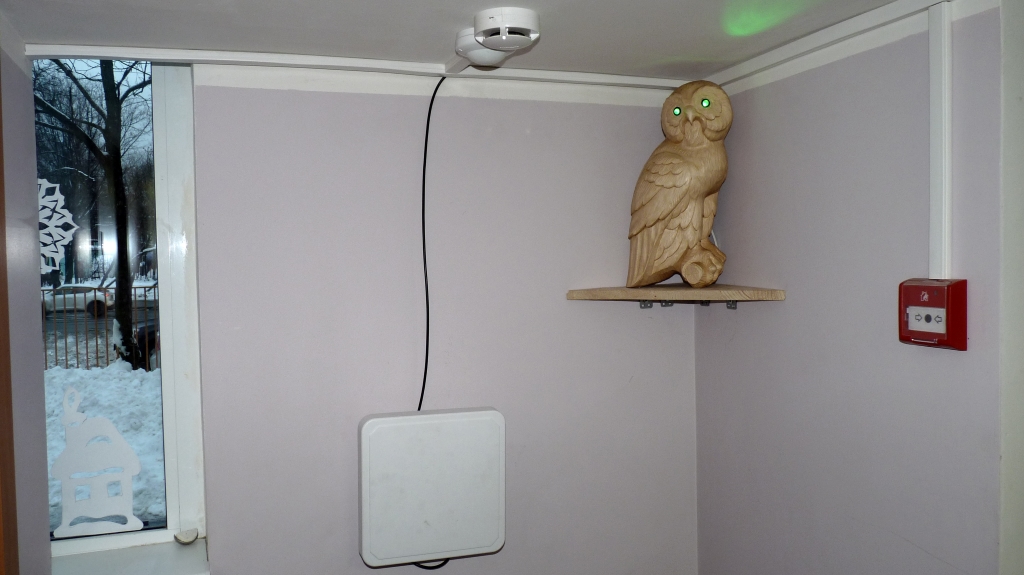

Открытие/закрытие дверей осуществляется на бесконтактной основе, благодаря чему двери детского сада открываются для зарегистрированных посетителей автоматически т.е. можно не прикладывать карточку посетителя к считывателю карт, как это приходится делать в традиционных системах контроля доступа(СКУД), а достаточно лишь иметь RFID-карту с собой в сумке или кармане одежды. Во время открытия замков дверей активируется светозвуковое оповещение (фигура совы, у которой светятся «глаза»).
Наши специалисты успешно выполнили следующие этапы проекта:
- Исследование объекта
- Cоставление технического задания
- Проектирование системы и подбор необходимого оборудования
- Разработка программного обеспечения
- Поставка оборудования и его монтаж на территории Заказчика
- Прокладка необходимых инженерных коммуникаций
- Настройка программного обеспечения, обучение охраны и сотрудников ДДОУ по пользованию системой.

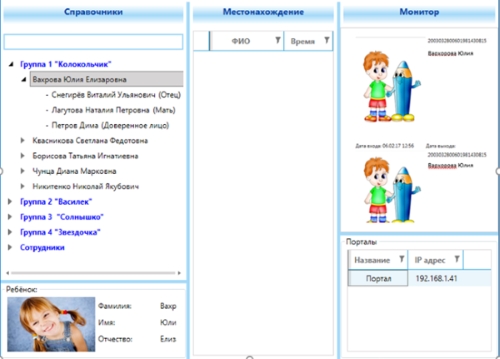

АДМИНИСТРАТИВНЫЙ ИНТЕРФЕЙС СИСТЕМЫ КОНТРОЛЯ ДОСТУПА:
Описание работы системы контроля входа-выхода посетителей в детском саду:
1. КОНТРОЛЬ ПРОХОДА ПОСЕТИТЕЛЕЙ НА ПРОГУЛОЧНУЮ ТЕРРИТОРИЮ ДЕТСКОГО САДА (В РАМКАХ ВНЕШНЕГО ЗАБОРА):

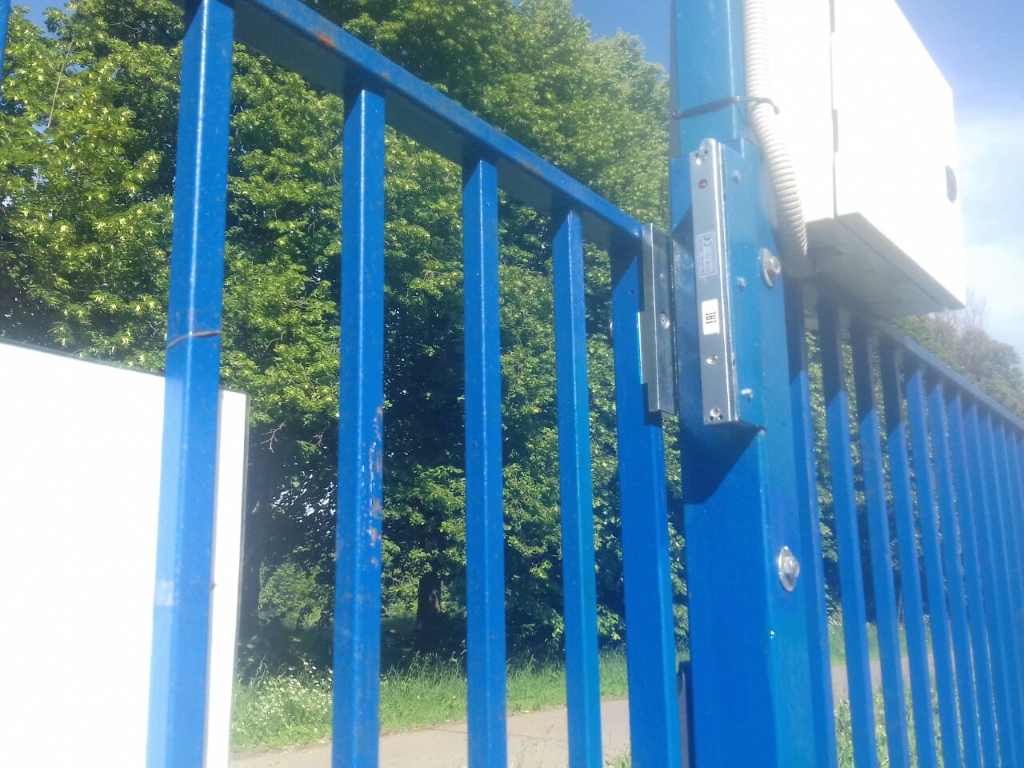

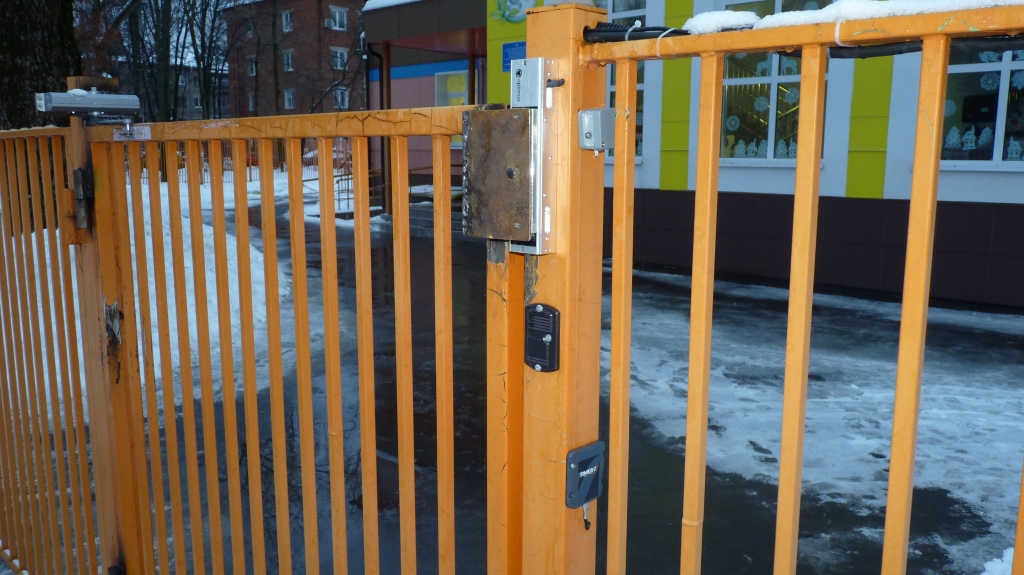

При входе и выходе RFID-карта (пропуск) прикладывается к антенне, которая располагается на калитке детского сада. Идентификация посетителя на калитке реализована специально на базе ближнепольной RFID антенны, чтобы калитка не открывалась заранее и не было возможности вместе с разрешенным посетителем пройти человеку с улицы, у которого разрешения нет. Система автоматически проверяет разрешен ли вход доверенному лицу и если доступ разрешен, то подается сигнал на электромагнитный замок калитки, после чего раздается соответствующий светозвуковой сигнал, который сигнализирует – доступ разрешен (калитка открыта).Сигнал на открытие выключается по таймауту.
2. КОНТРОЛЬ ВХОДА В ЗДАНИЕ ДЕТСКОГО САДА:

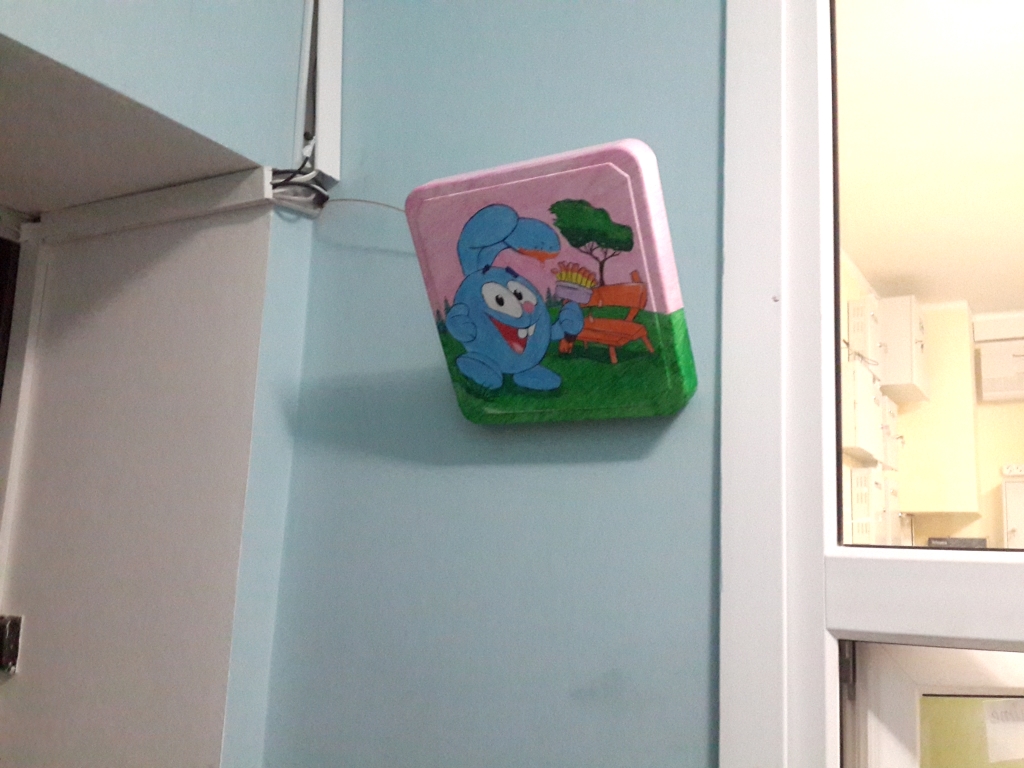

При подходе к зданию детского сада, система обнаружит туже самую RFID-карту но уже на расстоянии от 2 до 6 метров, даже если человек успел убрать ее в карман. НА этом участке карту необязательно доставать, система способна обнаруживать ее удаленно и если она находится в кармане или сумке посетителя. Также автоматически проверяется разрешен или запрещен вход доверенному лицу в здание и если доступ разрешен, то подается сигнал на открытие электромагнитного замка входной двери детского сада с соответствующим светозвуковым сигналом (дверь открыта). В базе данных системы автоматически фиксируется факт и время входа посетителя и на экране монитора охранника отображается фотография доверенного лица с соответствующей информацией о нём.
Информация на мониторе охраны:
- Фото владельца пропуска;
- ФИО владельца пропуска доверенное лицо;
- Группа ребёнка (детей), к которому привязан пропуск;
- Контактный телефон владельца пропуска, а также контакты связанных доверенных лиц;
- Для случаев, когда доверенное лицо привязано к нескольким детям (многодетные семьи), для таких меток регистрация должна происходить соответствующие кол-во раз. Доверенное лицо при этом отображается на объекте для разных групп.

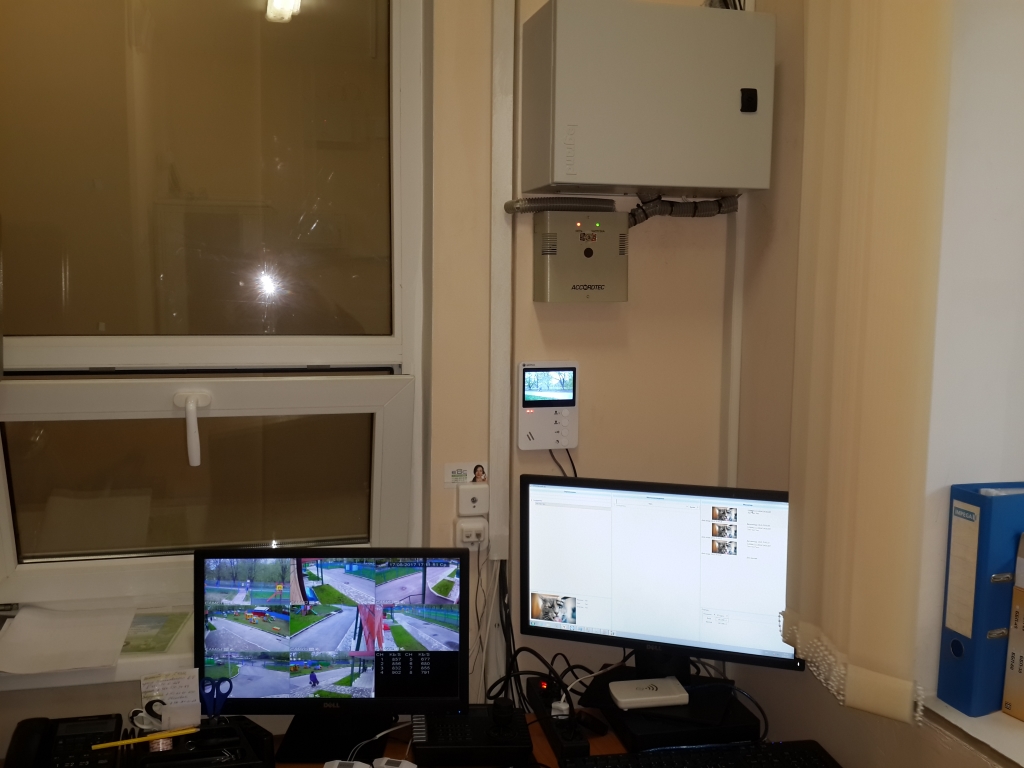

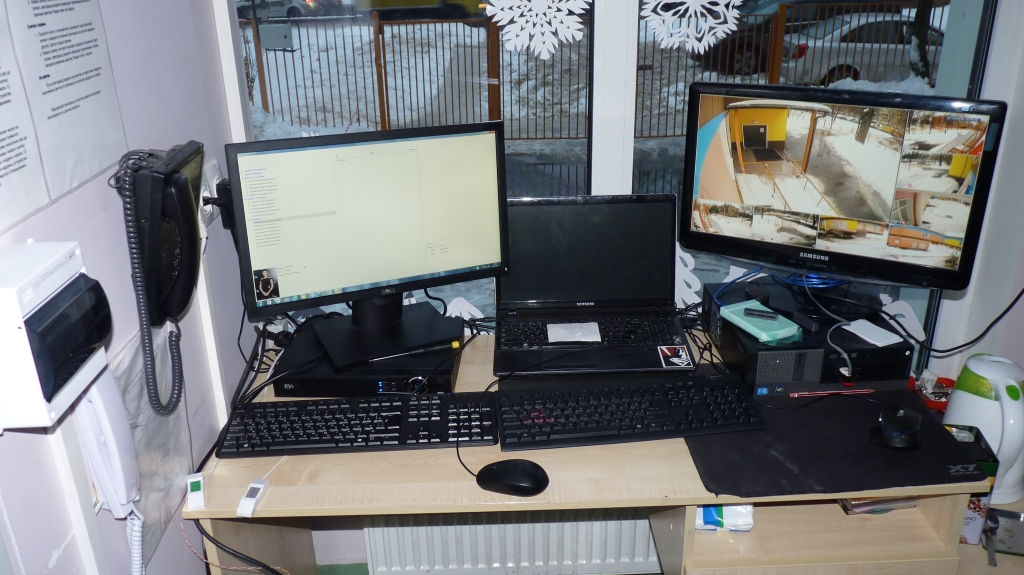

Рабочее место оператора системы:
3. КОНТРОЛЬ ВЫХОДА ПОСЕТИТЕЛЯ ИЗ ЗДАНИЯ ДЕТСКОГО САДИКА:
Для контроля выхода посетителей из детского сада реализована бесконтактная удаленная идентификация RFID-карт доступа (пропуск). Пропуск идентифицируется также как и при входе в здание садика, даже если он находится в сумке или кармане посетителя на расстоянии до 6 метров. Если выход разрешен, то подается сигнал на открытие электромагнитного замка с соответствующим светозвуковым сигналом, который сигнализирует – доступ разрешен (дверь открыта). В системе фиксируется факт и время выхода. Сигнал на открытие и закрытие дверей выключается по таймауту.
4. РАБОТА С ФУНКЦИОНАЛОМ СИСТЕМЫ В «РУЧНОМ» РЕЖИМЕ.
Система позволяет охране детского сада производить открытие дверей в ручном режиме. При открытии двери охранником (оператором) и идентификации вошедшего, охранник должен сделать следующие операции: найти доверенное лицо, либо сотрудника детского сада в соответствующих справочниках, провести регистрацию в журнале системы «Кто здесь» факта прохода с фиксацией времени.
5. ДОБАВЛЕНИЕ НОВЫХ ПОСЕТИТЕЛЕЙ В БАЗУ ДАННЫХ СИСТЕМЫ.
Для добавления новых посетителей, разрешенных к доступу на территорию ДДОУ, в системе реализован специальный интерфейс. Карты программируются и привязываются к карточке нового посетителя при помощи настольного USB RFID считывателя, подключенного к рабочему месту оператора системы.
Оборудование, которое мы использовали в данном проекте:
| № | Артикул | Название, описание |
| 1 | ALR-9900+EMA | Стационарный считыватель, Alien, ALR-9900+EMA, с БП |
| 2 | ALR-9680+EMA | Alien ALR-9680+EMA Стационарный считыватель RFID (4портовый) с инжектором питания PoE |
| 3 | IQRFID503 RFID | IQRFID503 RFID antenna (UHF) circular Polarization, N-50KFD, 9 dBi, 258mm×258mm×56mm |
| 4 | TIMES-7 A1011 | Ближнепольная UHF RFID антенна для ближней идентификации карточки на калитку |
| 5 | IQRFID820 | IQRFID820 - USB RFID (UHF) считыватель настольный для привязки карточек в ПО |
| 6 | IQRFID Tags (CE36016) | RFID-метки |
